Bandpass Filter 2meter ชนิด low loss

ตามที่ เคยให้วงจรไว้ครับ ใช้ได้ถึง 100watt ใช้ c ที่ทนไฟได้สูงๆ เช่น 2.5kv เป็นต้น เหมาะกับเครื่อง 2meter ที่ชอบรับ
เฟส อะไรก็ไม่รู้ และเวลาส่งก็ไปกวน ทีวีข้างบ้านโดนด่าทุกทีเวลาขึ้น วิทยุ

วงจรเดินสายไฟครับ

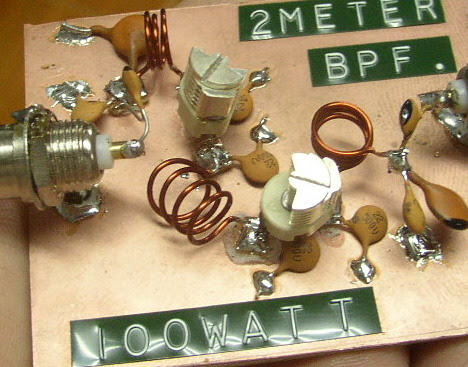

หลังจากประกอบเสร็จแล้ว




ทดลอง sweep สัญญาณ 500khz-500mhz ให้ตัว BANDPASS FILTER แล้ววัดสัญญาณดู ว่าความถี่อะไรผ่านได้สะดวกด้วย
spectrum analyzer ก็ได้ผลตามรูป




เปรียบเทียบกัน ระหว่างใช้ BANDPASS กับไม่ใช้ครับ
ต่างกันไป -0.66dbm ที่ความถี่ 144.5mhz


ทดลองต่อเข้ากับตัว return loss bridge ปรับ trimmer เล็กน้อย ค่า swr
ก็ใช้ได้ที่ความถี่ 145.380mhz




ลองทำตามแบบดูครับ 2meter ต่อเข้า coil อันใหญ่ สายอากาศต่อเข้า คอยล์ 1รอบ
ใช้ลวดเบอร์ 14swg ครับ
